|
|
|
| 西安培華學(xué)院鄭欣博士團(tuán)隊在國際權(quán)威期刊《Ceramics International》發(fā)表研究成果 |
| http://www.szphoebest.com 2025年10月20日 來源：華禹教育網(wǎng) |
|

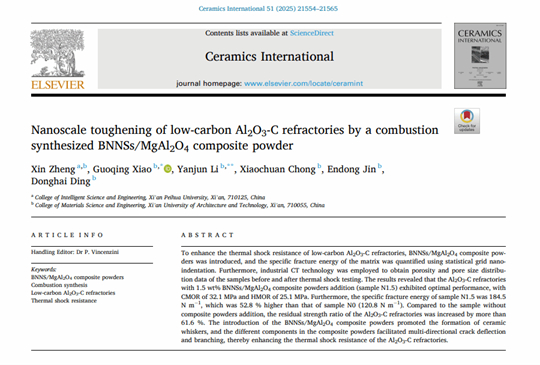

近日，西安培華學(xué)院智能科學(xué)與工程學(xué)院鄭欣博士團(tuán)隊在國際材料領(lǐng)域SCIE期刊《Ceramics International》發(fā)表題為《Nanoscale toughening of low-carbon Al₂O₃-C refractories by a combustion synthesized BNNSs/MgAl₂O₄ composite powder》的學(xué)術(shù)論文。該期刊創(chuàng)刊于1971年，由Elsevier Ltd出版，在中國科學(xué)院分區(qū)中屬材料科學(xué)大類2區(qū)，為材料科學(xué)權(quán)威Top期刊，影響因子5.6，是國際公認(rèn)的材料科學(xué)權(quán)威刊物之一。
該研究聚焦?jié)崈翡撘睙捴械吞糀l₂O₃-C耐火材料因碳含量降低導(dǎo)致的抗熱震性能劣化問題，創(chuàng)新采用燃燒合成法制備BNNSs/MgAl₂O₄復(fù)合粉末作為納米增韌劑，系統(tǒng)探究其對材料力學(xué)性能與熱穩(wěn)定性的強化效應(yīng)。研究通過統(tǒng)計網(wǎng)格納米壓痕技術(shù)定量表征基體比斷裂能，結(jié)合工業(yè)CT技術(shù)分析熱震前后材料孔隙結(jié)構(gòu)演變。結(jié)果表明，燃燒合成工藝可實現(xiàn)BNNSs在MgAl₂O₄表面的均勻負(fù)載，有效避免納米相團(tuán)聚。當(dāng)復(fù)合粉末添加量為1.5 wt%時，試樣綜合性能達(dá)到最優(yōu)：常溫抗折強度提升至32.1 MPa，高溫抗折強度達(dá)25.1 MPa；比斷裂能提高至184.5 N·m⁻¹，較未添加試樣提升52.8%；殘余強度比增幅超61.6%，熱震穩(wěn)定性顯著增強。機理分析證實，復(fù)合粉末中BNNSs與MgAl₂O₄的協(xié)同作用促進(jìn)了陶瓷晶須原位生成，通過誘導(dǎo)裂紋多方向偏轉(zhuǎn)、分支及能量耗散，構(gòu)建了有效的微觀增韌體系，為低碳耐火材料的高性能化提供了創(chuàng)新路徑。
鄭欣博士主要研究方向為耐火材料低碳化及納米復(fù)合粉體可控制備技術(shù)、道路材料等。目前主持省重點實驗室專項項目1項、校企合作項目1項，作為核心成員參與國家自然科學(xué)基金面上項目、省重點研發(fā)計劃項目等省部級科研項目3項，在權(quán)威SCI期刊發(fā)表論文10余篇，其中1篇獲期刊編輯推薦并在《Wiley工程世界》雜志報道。近年來，鄭欣博士先后在“絲綢之路國際產(chǎn)業(yè)合作與融合學(xué)術(shù)研討會”“全國耐火原料學(xué)術(shù)交流會”等國際國內(nèi)學(xué)術(shù)會議作主題報告，并在“第十八屆全國耐火材料青年學(xué)術(shù)報告會”獲會議論文三等獎。
近年來，西安培華學(xué)院積極優(yōu)化科研環(huán)境，大力引進(jìn)優(yōu)秀博士人才，搭建科學(xué)研究平臺，緊密圍繞國家戰(zhàn)略與行業(yè)需求，推進(jìn)科研產(chǎn)出、團(tuán)隊成長、成果轉(zhuǎn)化、學(xué)科發(fā)展四個核心維度持續(xù)強化有組織科研，推動更多研究成果落地，助力學(xué)院高質(zhì)量發(fā)展。（作者：陳文利）
|
 關(guān)于西安培華學(xué)院更多的相關(guān)文章請點擊查看 |
|
| 特別說明：由于各方面情況的不斷調(diào)整與變化，華禹教育網(wǎng)（www.szphoebest.com）所提供的信息為非商業(yè)性的教育和科研之目的，并不意味著贊同其觀點或證實其內(nèi)容的真實性，僅供參考，相關(guān)信息敬請以權(quán)威部門公布的正式信息為準(zhǔn)。 |
|
|
|
| |
